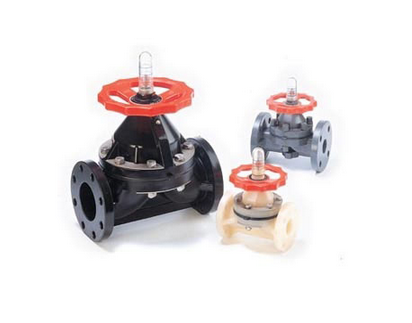

产品名称：法兰式隔膜阀

100×79

产品名称： 法兰式隔膜阀

内容：
规格：ANSI、JIS、DIN
工作压力：1/2“-3” 100PSI
4“-6” 72PSI 8“ 43PSI
膜片式设计，隔绝管线液体与阀主体，耐蚀性佳。开闭间操作顺畅容易，关闭程度可清楚於透明罩上显示。膜片可替换，保养管理容易，



使用寿命长。可调整的终止设计，可防止关闭时手轮之压力过当。法兰片底部有平面设计，便於安装、放置。 适用范围广泛，如>食品工业、超纯水、化学工业、半导体工业等。装配管路 若在侵蚀性大环境中，请改用SUS304 或SUS316中心柱与套筒
CV值 [GPM /(1 lbf/in2)1/2]
全开度：100 "
尺寸 CV值
1/2" 3.27
3/4" 5.29
1" 8.87
-1/2" 31.09
2" 43.15
2-1/2" 90.68
3" 116.76
4" 186.78
6" 345.26

　
NO. PART MATERIAL Q´TY
1 BODY UPVC,PP,PVDF 1
2 BONNET UPVC,PP,PP+GF 1
3 COMPRESSOR FC 20, SUS 1
4 HANDWHEEL PP 1
5 SLEEVE C3602, SUS 1
6 STEM C3602, SUS 1
7 DIAPHRAGM EPDM,FPM,PTFE 1
8 CAP UPVC,PP,PVDF 1
9 COMPRESSOR PIN SUS 304 1
10 INSERTED METAL C3604,SUS 304 1
11 GREASE NIPPLE C3604 (65-150) 1
12 BOLT WASHER 25-50 - - - - 6 SET
65-125 - - - - 8 SET
150 - - - - - 12 SET
13 INSERTED NUT
14 NUT WASHER
15 THRUST BEARING STANDARD (100-150) 1
16 STOPPER SUS 304 1
17 SET NUT SUS 304 1
18 GAUGE COVER AS 1
19 SHEET GASKET EPDM 1
20 SHEET RING SUS 304 1
21 SPRINN WASHER SUP 1
22 O-RING NBR 1
23 NAME PLATE UPVC 1

            SIZE
Nom.		 15mm
(1/2")		 20mm
(3/4")		 25mm
(1")		 32mm
(1-1/4")		 40mm
(1-1/2")		 50mm
(2")		 65mm
(2-1/2")		 80mm
(3")		 100mm
(4")		 150mm
(6")		 200mm
(8")
D JIS 95 100 125 140 140 155 175 185 210 280 343
ANSI 89 98 108 127 127 152 178 191 229 279 343
DIN 95 105 115 150 150 165 185 200 220 285 343
D1 JIS 70 75 90 105 105 120 140 150 175 240 290
ANSI 60 70 79 98 98 121 140 152 191 241 298
DIN 65 75 85 110 110 125 145 160 180 240 295
D2 54x70 63x78 63x88 125 125 148 182 203 255 385 430
D3 95 95 110 150 150 150 210 210 250 410 405
d 13 18 25 41 41 52 67 78 100 148 196
H2 126 137 144 220 220 225 270 343 383 476 627
H1 85 94 98 130 130 148 189 250 275 334 450
L JIS 110 120 130 180 180 210 250 280 340 480 570
ANSI 108 150 150 176 176 202 250 264 329 480 570
DIN 130 150 160 200 200 230 290 310 350 480 570
I 10 12 15 22 22 31 39 48 60 70 95
n-Øe JIS 4-15 4-15 4-19 4-19 4-19 4-19 4-19 8-19 8-19 8-23 8-23
ANSI 4-16 4-16 4-16 4-16 4-16 4-19 4-19 4-19 8-19 8-22 8-22
DIN 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-23 8-23
T JIS PP,PVDF 12 13 13 16 16 20 23 23 24 27 28
UPVC,CPVC 12 13 13 16 16 20 22 22 22 24 30
ANSI PP,PVDF 13 15 13.18 18 18 18 21 21 24 27 28
UPVD,CPVC 13 15 13.17 17 17 17 20 20 22 24 30
DIN PP,PVDF 20 20 20 20 20 22 22 24 26 27 28
UPVC,CPVC 20 20 20 20 20 22 22 24 24 24 30
